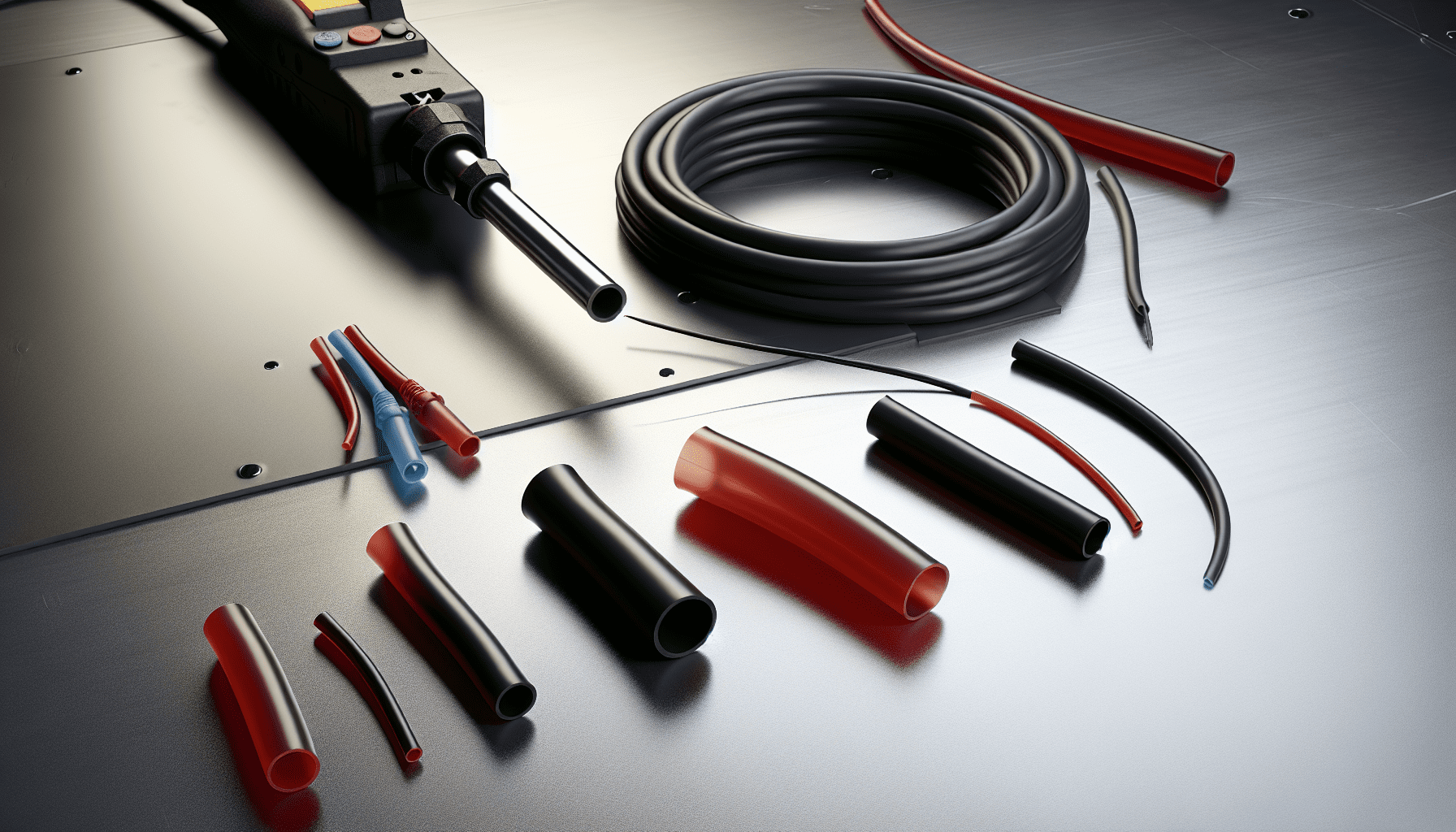

22 Abr Tubo Termorretráctil 6:1: Guía para Elegir el Ratio
El tubo termorretráctil 6:1 es la solución más adecuada cuando necesitas cubrir conexiones con grandes variaciones de diámetro, proteger empalmes irregulares o trabajar con cables de distintos calibres en una misma instalación. Su ratio de contracción máximo lo convierte en una de las opciones más versátiles para aplicaciones exigentes.
Qué significa exactamente el ratio 6:1 en un tubo termorretráctil
El ratio de contracción indica cuánto se reduce el diámetro interior del tubo al aplicar calor. En un manguito termorretráctil 6:1, el diámetro original se divide entre seis tras la retracción. Por ejemplo, un tubo con diámetro expandido de 24 mm quedará en aproximadamente 4 mm una vez contraído.
Esto lo diferencia claramente de los ratios más habituales como el 2:1 o el 3:1. Además, ese margen de contracción tan amplio permite cubrir con una sola referencia de producto lo que antes requería varios tamaños distintos. Por tanto, simplifica el stock y reduce costes en instalaciones complejas.
Tabla comparativa de ratios: 2:1 vs 3:1 vs 6:1
| Característica | Tubo 2:1 | Tubo 3:1 | Tubo 6:1 |
|---|---|---|---|
| Ratio de contracción | Se reduce a la mitad | Se reduce a un tercio | Se reduce a un sexto |
| Geometrías cubiertas | Cables uniformes | Conectores, empalmes | Grandes variaciones de diámetro, geometrías muy irregulares |
| Disponibilidad con adhesivo | Menos habitual | Muy habitual | Disponible en modelos de pared doble |
| Temperatura servicio continuo* | -55 °C a +125 °C | -55 °C a +125 °C | -55 °C a +125 °C (hasta +175 °C en versiones especiales) |
| Aplicaciones típicas | Bricolaje, electrónica | Automoción, náutica | Aeronáutica, fotovoltaica, reparaciones en campo |
| Versatilidad de stock | Requiere múltiples tallas | Reduce necesidad de tallas | Una referencia cubre amplio rango de diámetros |
| Coste relativo | Menor | Medio | Mayor |
*Los valores varían según fabricante, serie y material. Consulta siempre la ficha técnica del producto.
Cuándo elegir el tubo termorretráctil 6:1 frente a otros ratios
No siempre hace falta recurrir al ratio máximo. Sin embargo, hay situaciones donde el 6:1 es claramente la mejor opción. En primer lugar, cuando el diámetro del cable varía mucho a lo largo del tramo a proteger. También cuando se trabaja con conectores, terminales o empalmes que tienen geometría irregular.
Otro caso frecuente es la reparación de cables dañados en campo, donde no siempre se dispone del tamaño exacto. La funda termorretráctil con ratio 6:1 actúa como comodín. Puedes ver una selección completa de opciones en nuestra gama de tubo termorretráctil de contracción 6:1, con distintos diámetros y materiales disponibles.
Por ejemplo, en instalaciones de energías renovables o en vehículos industriales, los cambios de sección son habituales. Ahí el macarrón termorretráctil 6:1 demuestra todo su potencial. Si necesitas un ratio menor, consulta nuestra guía del tubo termorretráctil 3:1 para comparar.
Materiales y especificaciones técnicas clave
La mayoría de tubos con ratio 6:1 están fabricados en poliolefina flexible, aunque también existen versiones en elastómero o con pared doble con adhesivo interno. La temperatura de retracción suele situarse entre 90 °C y 120 °C, dependiendo del material y la serie del fabricante.
En cuanto a normativa, modelos de fabricantes reconocidos cumplen con la norma UL 224 de Underwriters Laboratories, que regula los tubos termorretráctiles para aplicaciones eléctricas en cuanto a resistencia dieléctrica, temperatura y retracción. Además, los modelos con adhesivo ofrecen protección adicional frente a humedad, polvo y agentes químicos, lo que los hace idóneos para entornos hostiles.
La temperatura de servicio continuo suele oscilar entre -55 °C y +125 °C en versiones estándar de poliolefina. Sin embargo, existen versiones para alta temperatura que, según fabricante, aguantan hasta 175 °C.
Aplicaciones más habituales del manguito 6:1
Este tipo de funda termorretráctil se usa ampliamente en el sector de automoción, naval, aeronáutico y en instalaciones fotovoltaicas. También es muy habitual en telecomunicaciones, donde los mazos de cables presentan variaciones de calibre frecuentes.
En el sector eléctrico industrial, se emplea para proteger terminales de baterías, conexiones de motores y empalmes en cuadros de distribución. Además, su flexibilidad tras la contracción lo hace compatible con instalaciones donde el cable debe moverse o vibrar.
Cómo aplicar correctamente el tubo termorretráctil 6:1
La aplicación correcta marca la diferencia entre una protección duradera y un fallo prematuro. En primer lugar, corta el tubo con una longitud que supere en al menos 10 mm cada extremo del área a proteger. Después, centra el manguito sobre la zona y aplica calor de forma uniforme con una pistola de aire caliente industrial.
La temperatura recomendada de la pistola debe superar los 200 °C para garantizar una retracción completa y homogénea. Sin embargo, evita concentrar el calor en un solo punto para no dañar el material. Mueve la pistola en espiral desde el centro hacia los extremos. Así consigues una contracción uniforme y sin burbujas de aire atrapadas. Si necesitas orientación para calcular la medida exacta del tubo, consulta nuestra guía de diámetros de tubo termorretráctil.
Preguntas frecuentes sobre el tubo termorretráctil 6:1
¿El tubo termorretráctil 6:1 es compatible con todos los cables eléctricos?
Sí, en general es compatible con la mayoría de cables eléctricos, siempre que el diámetro expandido del tubo sea mayor que el diámetro exterior del cable. Su amplio ratio permite adaptarse a cables desde muy finos hasta calibres considerables con una sola referencia de producto.
¿Cuál es la diferencia entre un tubo 6:1 con y sin adhesivo?
El modelo con adhesivo interno incorpora una capa termofusible que sella herméticamente la unión al contraerse. Esto proporciona protección adicional frente a humedad, agua y agentes corrosivos. El modelo sin adhesivo ofrece protección mecánica y eléctrica, pero no crea un sellado estanco en los extremos.
¿A qué temperatura debo aplicar calor para contraer este tipo de tubo?
La temperatura de inicio de retracción suele estar entre 90 °C y 120 °C según el material. Sin embargo, para una contracción completa y uniforme se recomienda trabajar con una pistola de calor que alcance entre 200 °C y 300 °C. Consulta siempre la ficha técnica del fabricante para cada modelo concreto.
¿Puedo usar el tubo termorretráctil 6:1 en exteriores?
Sí, especialmente los modelos fabricados con poliolefina resistente a rayos UV o con pared doble y adhesivo. Estos están diseñados para soportar exposición solar, lluvia y cambios bruscos de temperatura. Verifica que el modelo elegido indique expresamente su aptitud para uso en exteriores en su ficha técnica.
Si quieres seguir profundizando, en nuestro blog encontrarás más guías técnicas, como la guía del tubo termorretráctil 3:1, la guía del tubo con adhesivo o la guía para elegir el diámetro correcto.
